Y型圈、蕾形圈的活塞中型(L2)密封溝槽結構及尺寸

來源：廣東東晟密封科技有限公司 - m.chbabys.com更新時間：2018-05-22

關于活塞專用的中型（L2）密封圈的溝槽中的Y型密封圈和蕾型密封圈的結構、尺寸及公差規格表。東晟密封件告訴您請參考<往復運動橡膠密封圈結構尺寸系列 ：?jiǎn)蜗蛎芊庀鹉z密封圈G/BT 10708.1-2000>為準。

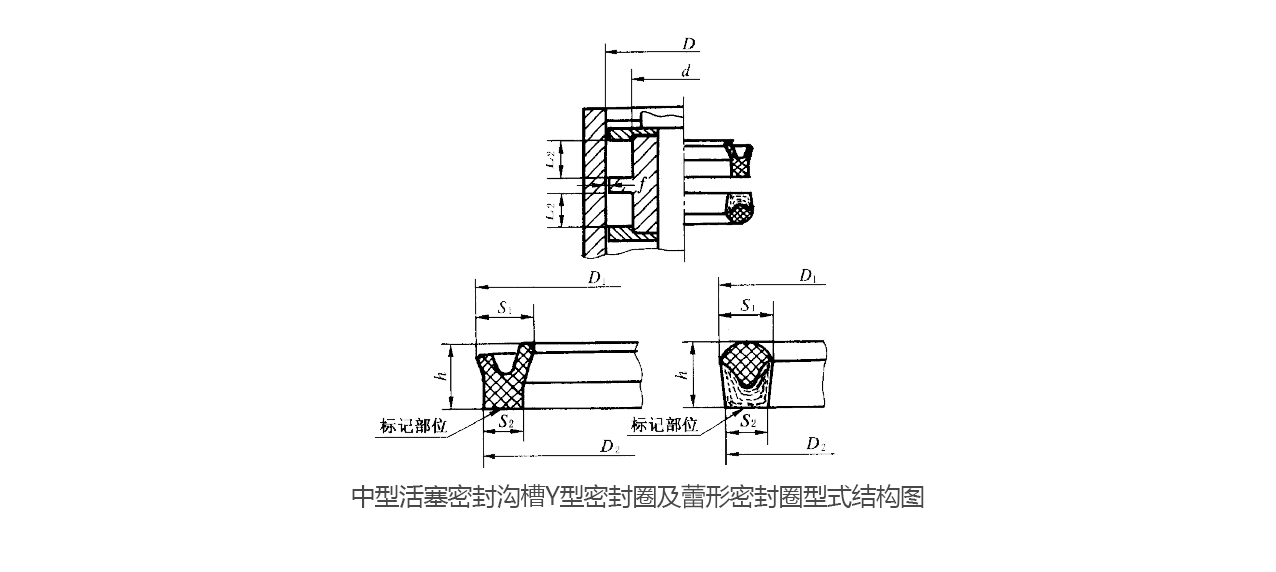

一、中型活塞密封溝槽Y型密封圈及蕾形密封圈型式結構圖：中型活塞密封溝槽Y型密封圈及蕾形密封圈型式結構圖

二、中型活塞密封溝槽Y型密封圈及蕾形密封圈尺寸及公差規格表：?jiǎn)挝?/span>mm （表1）

D

d

L2

Y型密封圈



外徑

寬度

高度

外徑

寬度

高度

D1

D2

極限偏差

S1

S2

極限偏差

h

極限偏差

D1

D2

極限偏差

S1

S2

極限偏差

h

極限偏差

12

4

6.3

13

11.5

±0.20

5

3.5

±0.15

5.8

±0.20

12.7

11.5

±0.18

4.7

3.5

±0.15

5.6

±0.20

16

8

17

15.5

16.7

15.5

20

12

21

19.5

±0.25

20.7

19.5

±0.22

25

17

26

24.5

25.7

24.5

32

24

33

31.5

32.7

31.5

40

32

41

36.9

40.7

39.5

20

10

8

21.2

19.4

6.2

4.4

7.3

20.8

19.4

5.8

4.4

7

25

15

26.2

24.4

25.8

24.4

32

22

33.2

31.4

32.8

31.4

46

30

41.2

39.4

40.8

39.4

50

40

51.2

49.4

50.8

49.4

56

46

57.2

55.4

56.8

55.4

63

53

64.2

62.4

63.8

62.4
