標準的浮動油封之O型密封圈尺寸及要求？

來源：廣東東晟密封科技有限公司 - m.chbabys.com更新時間：2018-05-26

標準的煤礦機械浮動油封的O型密封圈規格在設計及研發過程都有什么要求呢？讓東晟密封件告訴您浮動油封的O型密封圈基本的尺寸應該符合國家標準的GB/T 1804-1992<煤礦機械用浮動油封>的公稱內徑、油封標準尺寸及極限偏差（公差）。下面由小編詳細又簡單的說說設計標準的煤礦機械浮動油封的O型密封圈標準規格都有么什么要求呢？

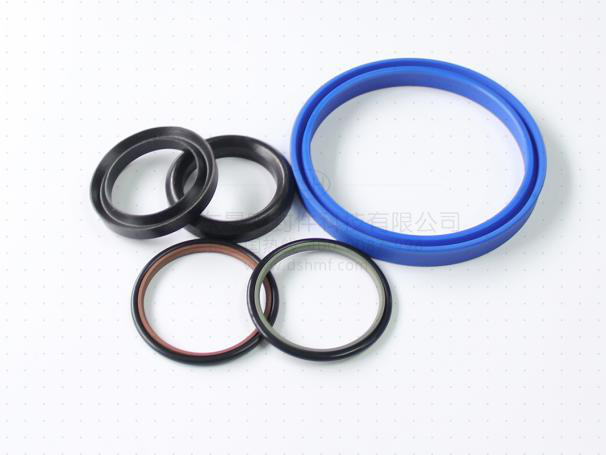

浮動油封之O型密封圈

浮動油封的o型密封圈的尺寸應該參數（具體的油封規格型號規格表可以參數<煤礦浮動油封的密封組件結構及標準尺寸規格表>←點擊此處可以即可），其極限偏差可以參數表1所示的。

*浮動油封的極限偏差可以參數表1所示的(單位mm)

序號	名稱	代號	尺寸	極限偏差
1	內徑	d 1	30-80	±0.22
2	-	-	80-180	±0.35
3	-	-	180-315	±0.70
4	-	-	315-400	±1.20
5	-	-	400-515	±1.80
6	截面直徑	do	5-9.5	±0.15
7	-	-	>9.5	±0.26

1.浮動油封所用的O型密封圈是由耐油、耐熱丁腈橡膠制造的。
2.浮動油封的o型密封圈的表面無孔隙、裂紋、雜質、氣泡等及明顯的合模錯位。
3.浮動油封的o型密封圈的使用溫度-30`+120攝氏度。
4.浮動油封的o型密封圈在常溫下邵氏A硬度為60±50度。
5.浮動油封的o型密封圈在常溫下小扯斷長率百分之300。
6.浮動油封的o型密封圈在空氣加熱100攝氏度x70h，彈性硬度變化±8度。
7.在100攝氏度x70h條件的情況之下，壓縮變形大于百分之20。
