V型密封圈中的支承環與壓環的作用?
來源:廣東東晟密封科技有限公司 - m.chbabys.com更新時間:2017-11-06
在V型密封圈的標準夾角為90°,也有一些特殊場合會用到60°角。東晟密封圈告訴您由于它在腔內不能穩定安放,所以必須與支承環(密封環)與壓環是必須并用的。

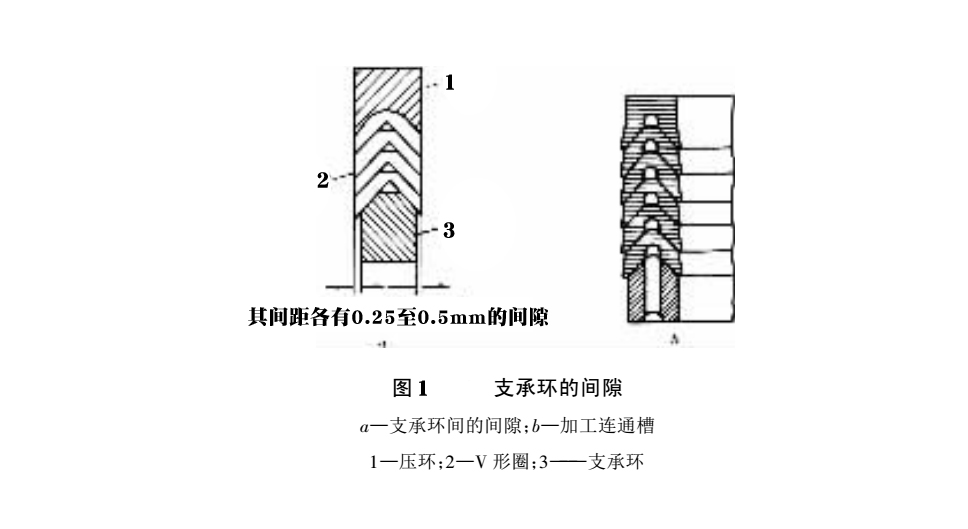

V型密封圈中的支承密封環對填料的位置起到了決定性作用,也同時維護唇的機能,因此它的形狀和尺寸精度會直接影響唇的工作,為此必須對它精加工了。并與填料現角度。為了充分發揮唇的功能,并考慮到填料的膨脹及膨脹以后僅能有效的工作,其外徑應該小于唇的外徑,內徑就應該大于唇的內徑,其間距各有0.25~0.5mm的間隙,皮填料間隙可雙大于它(圖1所就是V型密封圈的支承環的間隙結構圖)。
還有就是V型密封圈中的壓環(密封環)了,而壓環是用于調節壓緊力的,同時也可對填料起到了定位作用。通常它的凹部與填料是同一角度的,也是需要精加工的。當內壓低、要求摩擦小的時候,凹部的角度可以比填料的角度大一些的,可以大到96°角哦!

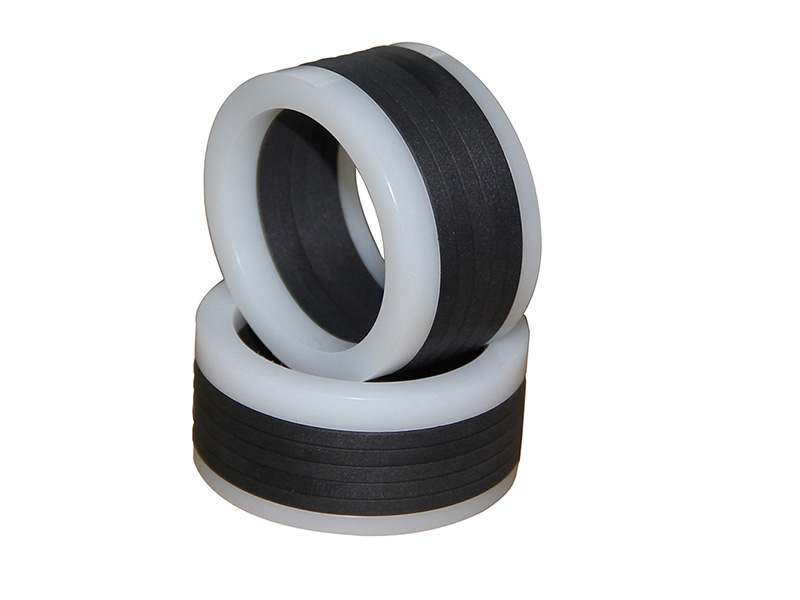

v型密封圈 組合密封圈
v型密封圈組合密封圈
了解更多V型密封圈的問題,就在東晟密封件廠家批發網哦!
