什么是特殊形狀橡膠密封圈

橡膠密封圈是常見的密封元件，它以其獨特的結構和性能優勢被廣泛地應用與航空發動機等許多機械設備之中，目前國內外O形橡膠密封圈的設計基本上是依賴經驗數據和定性原則，制定了一些設計規范，比如設計合理的壓縮率以及合理的伸長率等。

對于發揮密封圈的效用起到了很好的效果，但是，經驗的積累和規范的提出大多是基于O形密封圈，而對于特殊形狀的密封圈則很少提到。特殊形狀橡膠彈性體密封有D型密封圈、T型密封圈、X型密封圈等多種形式；

在這里選擇X型密封圈為例，X密封圈截面呈X形，其上有四個圓形突起，X形密封圈的突起部分之間在工作充滿潤滑油，起到減小摩擦阻力的作用，但是在較大的壓縮率下，如果圈中間部分參與接觸，摩擦力劇烈地增加。

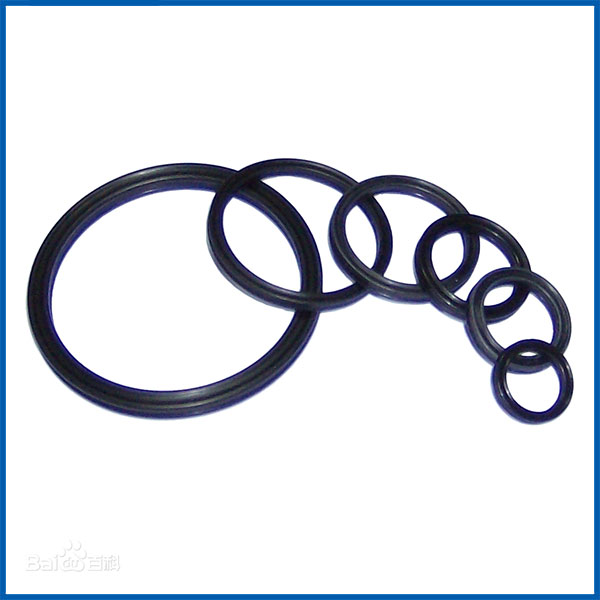

X型密封圈

在特殊負載工況下的對比：

在彈性體密封圈使用中，有一種危險的情況。密封圈安裝過程中，由于密封圈與溝槽的接觸，壓力可能僅僅施加在右上角這種情況，壓力差在接觸表面上的遞減狀況就改變了。

對于O形密封圈，在壓力施加在整個右側的范圍內時，壓力在接觸面可以假設為基本上呈線性遞減，如果僅僅是施加在右上角時，此時上端的接觸表面的最大接觸力發生部位將不在居于接觸表面中間，而是往接觸帶的左側偏移，整個壓力降將發生在頂端接觸帶靠左側的部分，這種情況密封流體就容易泄漏。

而對于特殊形狀的X密封圈，如設計合理，其本身可以起到相當于兩個O型密封圈的效果，在這種特殊壓力負載時，情況要比O型密封圈好，通過X型密封圈與O型密封圈在兩種情況下的對比，可以看出在這種情況下，X型密封圈的表現較好的密封穩定性。
