液壓密封件中的“液電換向閥”故名思義就是此換向閥配有“液動裝置”的換向閥，故名為液動換向閥。東晟密封件會真正的告訴您液動換向閥的工作原理及他的結構。

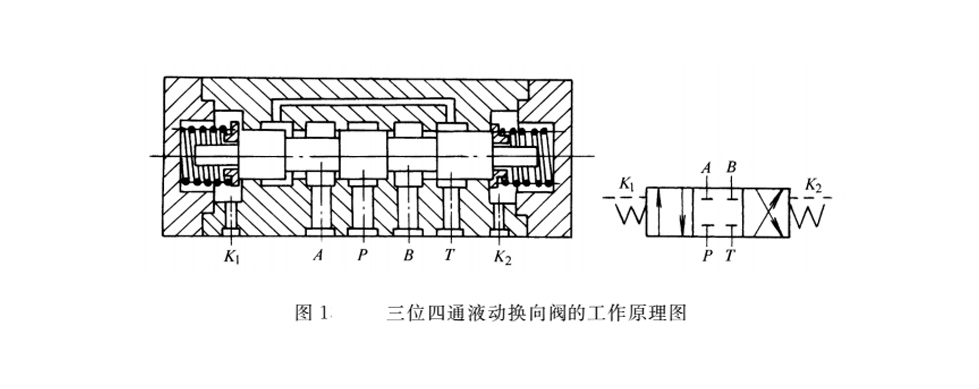

液壓密封件中的“液動換向閥”（是三位四通式液動換向閥）是用直接控制的方法來進行對閥芯工作位置的換向閥（圖1所示就是液壓密封件的液動換向閥的工作原理圖）。它是依靠壓力油液推動閥芯，改變工作位置實現換向的。那么此類的液壓密封件的“液動換向閥”有幾種工作方法呢？

液壓密封件的液動換向閥的工作原理圖

1.當控制油路的壓力油從閥右邊控制油口K₂進入右控制油控制的時候，推動閥芯左移，使進油口P與油口B接通，那油口A與回油T就會接通了；

2.當液壓密封件的“液動換向閥”的壓力油從閥左邊控制油口K₂進入左控制油腔的時候，推動閥芯右移，使進油口P與油口A就會接通，油口B與回油口T接通，從而實現了換向原理；

3.當二個控制油口K₁和 K₂均不通控制壓力油的時候，這時閥芯二端的彈簧作用下居中，就會恢復到中間的位置了。

總結：由于液壓密封件的“液動換向閥”的壓力油液可以產生很大的推力，所以在液動換向閥可用于高壓大流量的液壓密封系統中。
