什么是螺旋槽端面密封結構及工作原理呢？
來源：廣東東晟密封科技有限公司 - m.chbabys.com更新時間：2016-06-02
在上期中我們簡單的分享了關于什么是上游泵送機械密封的結構及特點，而今天東晟密封要跟大家分享一下關于什么是螺旋槽端面機械密封結構及密封工作原理。

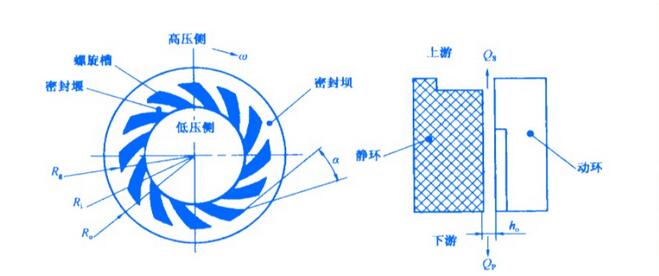

螺旋槽端面的結構圖
先來看一張關于螺旋槽端面的結構圖，若動環外徑側為高壓被密封液體（規定為上游側或高壓側），內么側為低壓流體（可氣體亦可液體，規定為下游側 或低壓側的），當動環以圖示方向旋轉時，在螺旋槽粘性流體動壓效應的作用之下，動靜環端面之間產生一層厚度極薄的液體膜（h），使動靜環端面保持分離即非接觸狀態了。在外徑與內徑壓力差的作用之下，高壓被密封液體產生方向由外到內的壓差流Qp，而螺旋槽的流體動壓效應所產生的粘性剪切流Q。的方向由內徑指向外徑，與壓差流Qp的方向相反，從而實現上游泵送的功能了。這就是所謂的螺旋槽端面結構的工作原理及特點的。
