什么是J型無骨架橡膠油封？（包含油封規格尺寸）

來源：廣東東晟密封科技有限公司 - m.chbabys.com更新時間：2017-05-05

油封又稱骨架油封，有內包、外露、裝配、旋轉、返往式、單雙型骨架橡膠油封，其次就是截面形狀不同有J、Y、O、異型等骨架橡膠油封，東晟密封件告訴您其作用就是為了防止漏油的情況。那么，J型無骨架橡膠油封是什么呢？J型橡膠油封體和截面形狀自緊彈簧所構成的J型無骨橡膠油封，其作用跟有骨架油封相同都是防止軸承及其它機械設備漏油，業內人稱他是專業的封油的油封密封件。

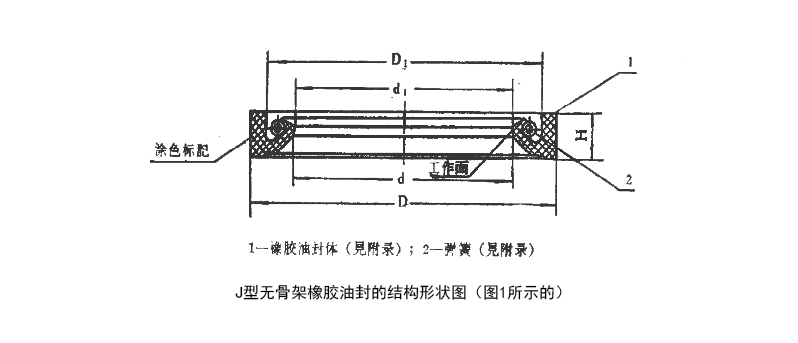

一、J型無骨架橡膠油封的結構形狀圖（圖1所示的）

J型無骨架橡膠油封的結構形狀圖

二、J型無骨架橡膠油封規格尺寸及公差表（表1所示的）單位mm

油封軸徑 d	D		H		油封無彈簧時直徑d₁		D₁
油封軸徑 d	公稱尺寸	允許公差	公稱尺寸	允許公差	公稱尺寸	允許公差	D₁
30	55	+0.5 -0.3	12	+0.5 -0.3	29	±0.5	46
35	60				34		51
40	65				39		56
45	70				44		61
50	75				49		66
55	80				54		71
60	85				59		76
65	90				64		81
70	95				69		86
75	100				74		91
80	105				79		96
85	110				84	-1.0	101
90	115				89		160
95	120				94		111
100	130	+1.0 -0.5	16		99		120
110	140				109		130
120	150				119		140
130	160				129		150
140	170				139		160
150	180				149		170
160	190				159		180
170	200				169		190
180	215	+1.0 -0.5			179		200
