【設計】O型密封圈溝槽之什么是“槽深”？其關鍵性？
來源：廣東東晟密封科技有限公司 - m.chbabys.com更新時間：2017-10-23
O型密封圈的溝槽設計包括確定槽的形狀、尺寸、精度和表面粗糙度等。東晟密封圈告訴您對動密封，帶要確定相對運動間隙。O型密封圈的槽形設計的原則是：加工容易，尺寸合理，精度容易保證，O型密封圈裝拆較為方便等（圖1所示就是常見的O型密封圈槽形為矩形槽結構圖）。下面就以O型密封圈的矩形槽為例講解溝槽的槽寬、槽深、間隙、槽壁粗糙度、槽口及槽底圓角尺寸的設計要求。
O型密封圈的槽深是O型密封圈能否良好的工作的關鍵性的尺寸之一， 它主要取決于O型密封圈的壓縮變形量，此變形由O型密封圈內徑處的壓縮變形量δ’//和外徑處的壓縮變形量δ”所組成的，即是δ=δ’+δ”，當δ’=δ”的時候，O型密封圈的截面中心與槽的中心相重合，二中心圓的圓周相等的，說明O型密封圈安裝的時候未受到拉伸。如δ’>δ”，則O型密封圈截面中心圓周長大于槽截面中心圓周長，此時O型密封圈以周向壓縮來使用，拆卸的時候，O型密封圈會出現彈跳現象。設計槽深的時候，應用首先確定O型密封圈的使用方式，然后再去選定合理的壓縮變形率（圖1所示就是O型密封圈的三種狀態圖）。

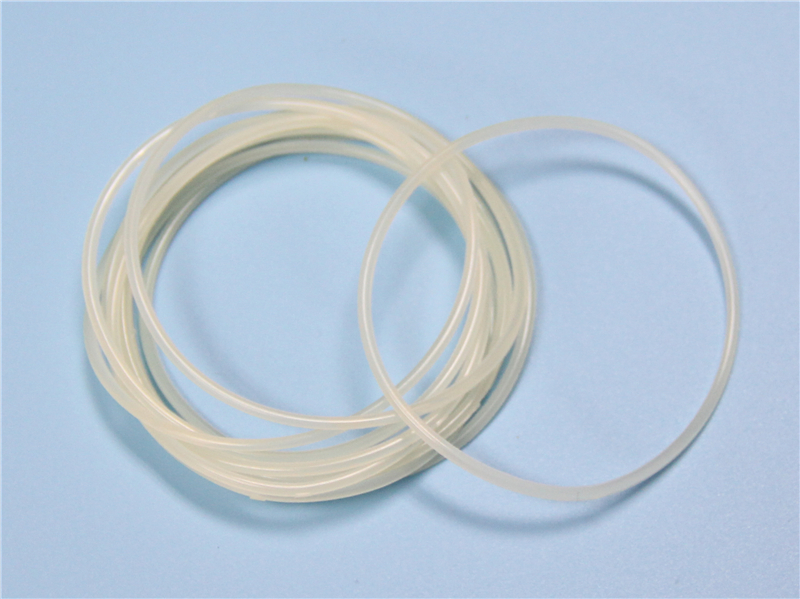

橡膠O型密封圈
橡膠O型密封圈
了解更多O型密封圈的問題，就在東晟密封件廠家批發網哦！
