認識Y形密封圈的類型類別
來源：廣東東晟密封科技有限公司-dshmf.com更新時間：2021-06-17
Y形密封圈按其截面高寬比例不同，可分為款型，窄型，（L1、L2）YX 型、等高唇和不等高唇；按其用途可分為孔用、軸用和通用型。通用型Y 形密封圈 兩唇高度相等，唇邊再密封偶合件兩壁面上的壓應力相同。不等高唇Y形密封 圈兩唇高度不同，不等高唇Y形密封圈又分孔用和軸用型，使用時長唇緊貼在 密封溝槽底部，與非運動表面接觸，并且有較大的過盈量，因而摩擦阻力大，使密封圈的穩定性得到提高；短唇與運動表面接觸，減小了唇部與工作表面的摩擦阻力，并有利于防止逆壓損壞。

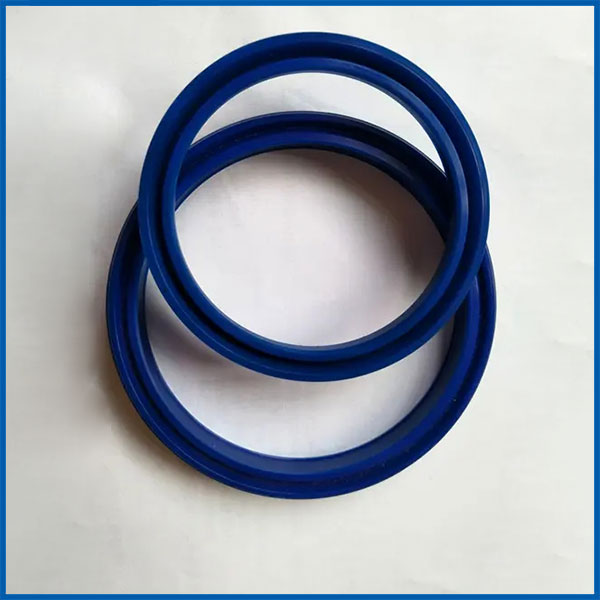

近年來開發使用的小Y形密封圈或稱YX形密封圈，是一種新型的密封結構。這是一種不等唇邊的Y形密封圈，因此分孔用和軸用兩種。YX形密封圈的斷面高度是厚度的兩倍以上，所以不易在溝中翻轉，即使在工作壓力和滑動速度變化較大時，也不用加支承圈。此外，YX 形密封圈的根部和短腳唇邊都有30°倒角，在高壓下不易擠入間隙。YX形密封圈適用于溫度為-20~80℃，壓力低于32MPa 的礦物油中工作。當壓力高于32MPa 時，為防止密封圈被擠入間隙，應在密封圈根部放個擋圈。
雙向H形密封圈、H形密封圈是一種介于唇形密封和預壓形密封之間的結構形式。可將其視為兩個唇形密封圈背靠背的組合一體（也可看成擠壓型的X 形圈的變形）。這種結構用于活塞缸密封，只需使用一個便可實現雙向密封，所以又稱為雙向H形密封圈，有利于簡化密封裝置，減小液壓元件的尺寸。
O形圈為代表的單純的擠壓型密封圈，預壓量小則密封接觸壓力低，不能用于高壓密封；預壓量大則安裝困難，摩擦阻力增大。用于高壓動密封，還存在滾動等不正常工作狀態，極易損壞。X 形圈則在高壓時變形量增加，密封圈在溝槽 內形態不穩定，也不能用于高壓。H 形雙向密封，在密封圈的兩側開設溝谷，因 而與預壓型密封的單純壓縮變形不同，具有與Y 形密封類似的唇邊，使之具有自密封能力，能適應介質工作壓力而改變接觸壓力，獲得良好的密封性能。它的摩擦力比O形圈小，尤其是在低速往復運動時，更是如此。
