密封件與軸承外圈上的相互作用的情況之下。東晟密封件告訴您對于密封件安裝固定來說，接觸部分的尺寸也會對安裝有影響的。下面就別分對安裝固定面和安裝接觸面上的尺寸對安裝固定的影響進行分析。看看之間到底有什么影響呢？

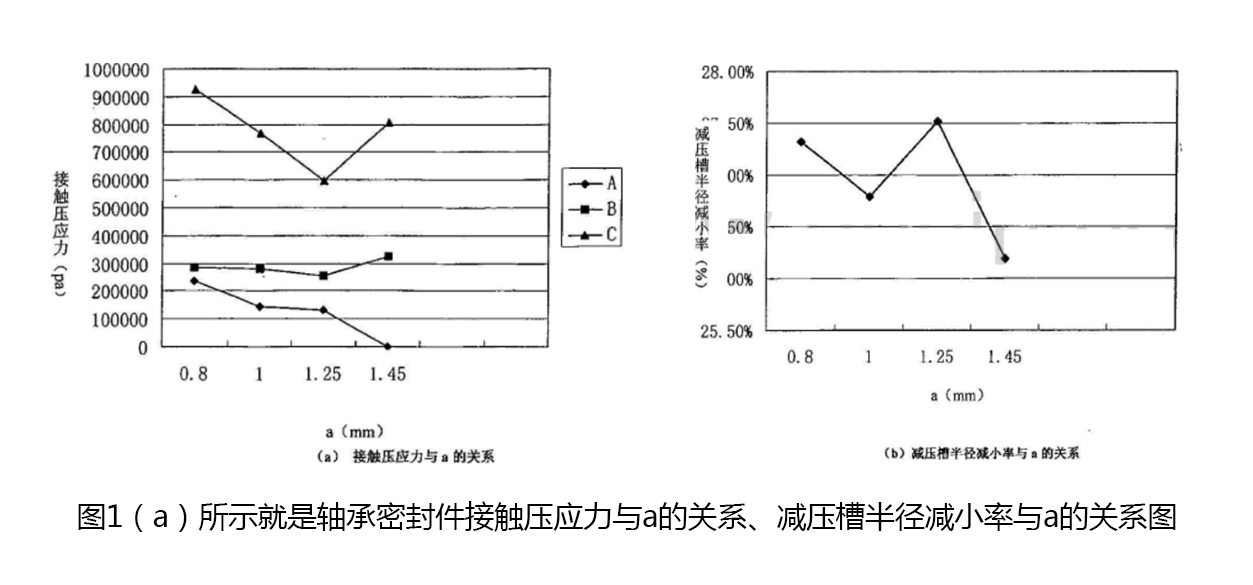

圖1-軸承密封件接觸壓應力與a的關系、減壓槽半徑減小率與a的關系圖

首先，我們在不同的安裝固定面a、b的接觸尺寸進行分析。通過改變安裝固定面上密封件與軸承外圈接觸區域長度，分別從接觸壓應力和減壓槽半徑的減少率二個方面進行比較分析，可以得到不同接觸面長度值所對應的接觸壓應力的變化規律（圖1（a）所示就是軸承密封件接觸壓應力與a的關系、減壓槽半徑減小率與a的關系圖；圖2（b）所示就是軸承密封件接觸壓應力與b的關系、減壓槽半徑減小率與b的關系圖）。

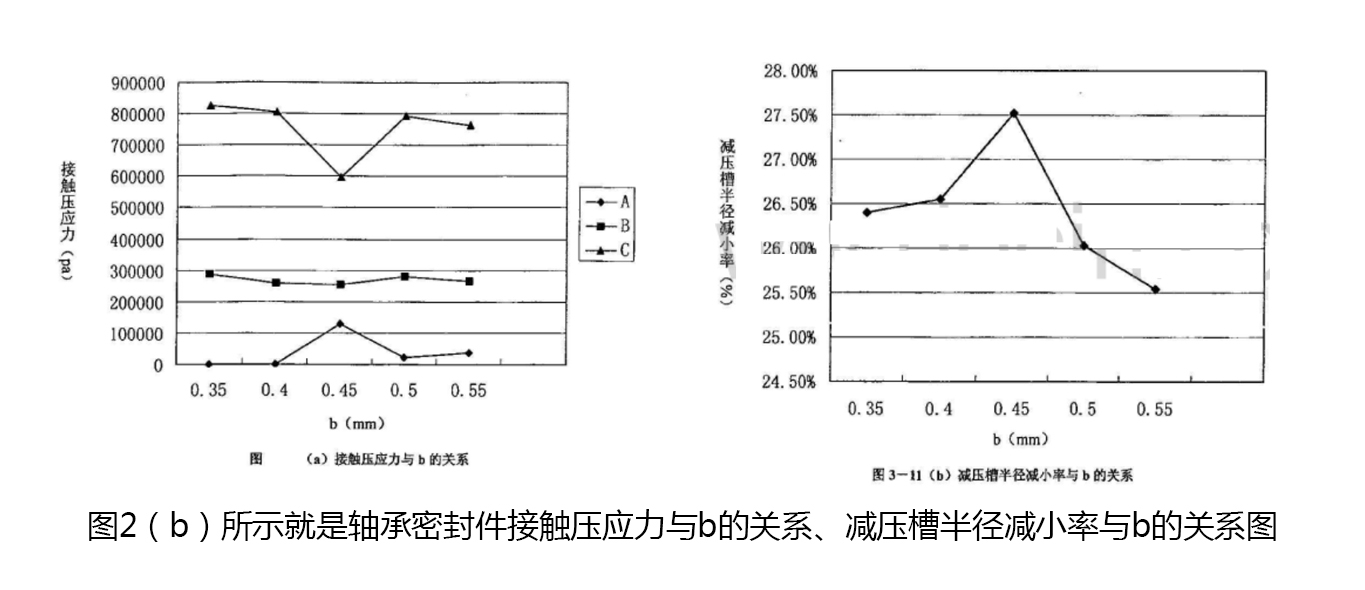

圖2-軸承密封件接觸壓應力與b的關系、減壓槽半徑減小率與b的關系圖

通過上面的圖1及圖2所示，我們就可以得一個結論。

1.密封件的接觸壓應力主要是發生在密封件安裝接觸面b處，并且很大的接觸壓應力發生在角點處；在安裝定位面a上會有小的接觸壓應力存在，并且認為有這種接觸應力存在的時候的安裝是到位的。

2.大的接觸壓應力可以使得接觸可靠，但過大的過盈量會對安裝不利。很大接觸壓應力發生在C點位置，并且C點的接觸壓力值隨著過盈量的增加而增大，隨著減壓槽半徑會出現極大值，隨著接觸長度的變化會出現極小值的。基于這個變化趨勢呢，可以將C點的接觸壓應力值當作一個指標。為了使得安裝可靠，使用0.04mm~0.08mm之間的安裝過盈量，0.2mm~0.3mm之間的減壓槽半徑。

3.在密封件工作工程中，為了達到這種密封效果，防止由于安裝不可靠成的泄漏考慮各點的接觸壓應力與減壓槽的變形率之間的關系，使用減壓槽變形率在25%~30%之間的密封件。
